螺杆式空压机组空气流程系统主要部件的作用是什么？
2018-12-23 17:24
（1）空气滤清器的作用

         空气过滤器为一干式纸质过滤器其主要功能是过滤空气中的尘埃。

（2）进气阀的作用

通过进气的开启、关闭，实现空压机的加载、卸载和压力调整。

（3）压カ开关的作用

       依靠空压机的压力変化来控制进气门电磁阀的吸合控制进气门的开启、关闭，并进一步控制电动机。可以设定到一个最高压力值达到这个压力值进气阀关闭，并向电动机发出停机延时信号，同时可以设定另一个最低压力值，降到这个压力值进气开启或重新启动电动机。

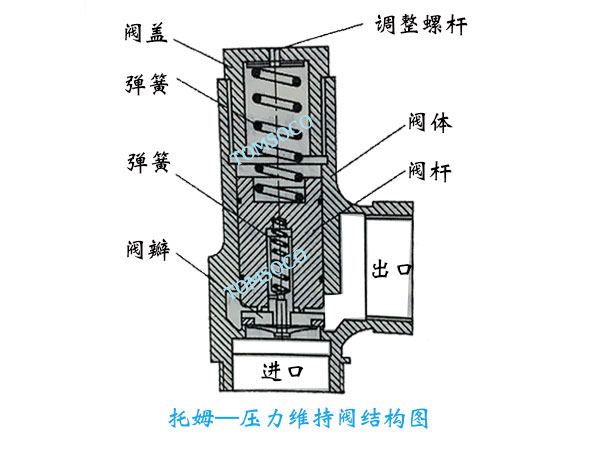

空压机压力维持阀
（4）出口单向阀的作用

压缩空气从压缩机进入气罐后，当压缩机停运时，阻止压缩空气反方向流动到空压机。

（5）安全阀的作用

当压力开关调节不当或失灵而造成油气桶内压力比额定压力高出0．IMPa时安全阀将开启、以保护空压机机组的安全。

（6）压力维持阅（最小压力阀）的作用

位于油气桶上方油细分离器出口处，开启压力设定0．45MPa左右。

压力维持阀的有哪些功能为：

     A.起动时优先建立起润滑油所需之循环压力，确保机体的系统润滑。机器油润滑是靠机器本身的压力差进行，没有额外的油泵电气辅助，当机器在空载状态时，仍需一定压力维持油循环，所以进气门相对关闭・而最小压力阀防止压力泄漏，这样保证润滑油进气循环。


     B.当机器在加载瞬间，如果没有安装压力维持阀、油气桶机内部分离前与分离后产生的大压差将全部加在分离器上，造成对分离器芯的伤害；因此压力维持阀的第二个作用是压力超过0．45MPa之后开启，可降低流过油细分离器的空气流速，保护油气分离器免因压差太大而受损。

（7）后部冷却器的作用

通过冷却降低压缩空气出口温度，以保证压箱空气的安全使用并满足空气后处理设备的性能要求。有风冷和水冷两种冷却方式。

（8）泄放电磁的作用

当空压机停机或空车时，泄放阀即打开，排出油气桶内之压力，以确保空压机再次运行时能在无负载情况下起动或空负荷运转。常用的泄放阀为二通常开电磁阀或活塞式泄放阀。

（9）储气罐的作用

     儲气罐是用于儲存压缩机排放出来的压缩空气和气体的容器。储气罐有利于消除排气管路中的脉冲，并在需求量大于压缩机的能力时，可起储存和补充提供压缩空气的作用，储气罐的容积越大，压缩机运行时间间隔就越长。

（10）水气分离器的作用

水气分离器是用于收集和除去在冷却过程中从空气或气体中析出的冷凝水的器件。

（11）自动排水器的作用

无需人手操作，排掉凝结在储气罐内积存的水分。
