空气能保温水箱内胆浸泡式冷凝器是指我们常说的氟循环的保温水箱。沉浸式冷凝器也称水箱式冷凝器，通常由盘管和水箱组成。浸泡式直接将铜管浸泡在水中，这样的方式在传热方面有着较好的优势，结构极其简单，是早期国内热泵厂家在小型家用热泵热水器上采用得最多的形式，至今依然占有很大的市场份额。

      浸泡式冷凝器 的选择，主要是关于铜管外表面积的选择，对于同样直径的铜管，则为铜管长度的选择。冷凝器内外两侧，换热系数都不算高(相对于对流换热)，由于水侧的水流速度太低，考虑到污垢形成后对换热能力的影响，一 般其K值不宜取得过高。在工艺可实现的情况下，多安排一些铜管参加换热是有利的。

      热泵工质在管内流动，通常上进下出;水在管外流动，为自然对流。通过搅拌，箱中水的流速为0.2~0.4m/s时，传 热系数约为200~ 400W/(m2+K)。

     由于自来水中存在余氯和溶解氧，容易对铜管造成腐蚀。为防止或缓解这些现象，可以在保温水箱的人水口前端加装除氯装置，从而有效地防 止余氯对铜管的腐蚀。在水箱中安装性质更为活泼的“镁棒"，当水中存在氯腐蚀性离子时，化学性质活泼的镁优先和其发生反应，生成性 质较为稳定的镁盐，从而 保护铜材料不受损害。水中还含有 钙类物质和杂质，容 易结垢。因此在 我国的供水环境下，在 水箱进水口处安装除垢过滤装置是十分必要的。

     浸泡式冷凝器这种结构的优点是减少一个循环水泵，动力消耗少;有一定整能作用，

      具有极好的防冻性;结构简单、 制造方便。但传热系数较低、占用空间较大、传热管材料消耗多;水箱重量较大， 搬运、安装比较困难。其最大的隐患是一且铜管被腐蚀进水， 将造成压缩机的损坏， 从而造成整台机组大部分损坏。对空气能热水器来讲，水箱和压缩机是最值钱的部件，一且毁坏， 可以说整 台空气能就没有使用的价值了,

      目前，对于该种装置的铜管的换热管的长短关注较多，下面通过一 一个例子来说明这个问题。[例题] 1 匹的空气能热水器，选用9.52mm直径的铜管，紫铜管传热系数为900W/ (m2 ●C),假设它可以及时将热量传给水(在沉浸式水箱是达不到的)，换热温差设定为5C，求铜管的长度。

公式演变得到必需的换热面积F

设空气能的制热量为2700W，则有

F=Q/tK=2700/5/900=0.6 (m2)

计算铜管的长度L

L =0.6/(3. 14X0. 00952)≈20 (m)

因此，正常情况下，1匹机的铜管长度应不小于20m.

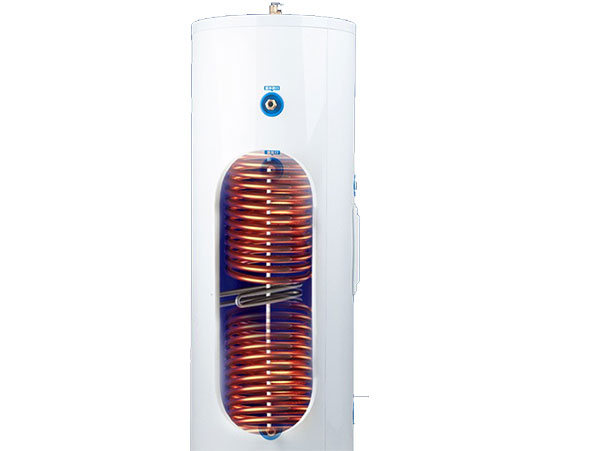

浸泡式水箱的剖面图如图所示。

       浸泡式的换热器对铜管要求较高，特别要求整个管道不能有瑕疵，否则就容易在瑕疵处腐蚀，造成渗漏。所以目前有一部分厂家将铜管换成不锈钢管，不锈钢管耐腐蚀性很强，就不必担心“穿管”了。但不锈钢的导热性较差，仅仅是纯铜的1/24，所以要想达到相同的导热效果，假设铜管的长度是20m，则不锈钢的长度就要达到480m.为了消除这一不利因素，厂商通过减少不锈钢管的壁厚来解决，一般减少到0.3mm左右，也就是相当于铜管的1/3，也要适当增加管的长度。可以看出不锈钢管的浸泡式冷凝器的换热效果不如铜管，但使用上安全性较高。
