循环式空气能热水器怎么安装？热泵机组链接示意图

当前位置

2018-06-30 10:48

详解循环式空气能热水器安装图，空气能热泵热水器机组链接示意图，对电磁阀控制，循环泵和回收泵启动，用示意图一目了然，对于地区较远的客户自己安装空气能热水器很实用，同时也对东莞空气能热水器工程商的远程指导有较大帮助。

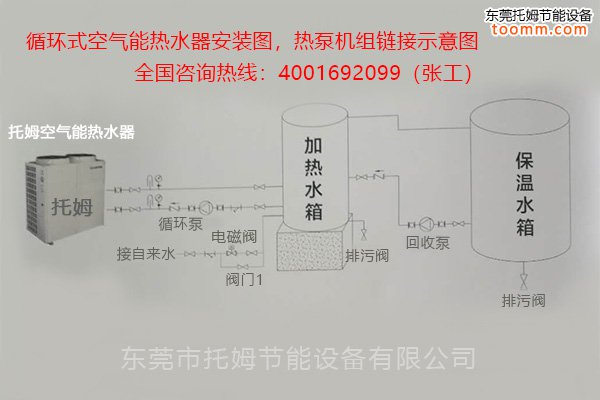

循环式空气能热水器安装图：

  循环式空气能热水器工作过程：

  1、初次补水：关闭电磁阀，打开阀门1，对加热水箱进行补水，直至加热水箱的水位达到高水位时，关闭阀门1，启动自动补水。

  2、主机和循环泵启动，对加热水箱中的水进行循环加热，当加热水箱中的水温达到设定温度时循环泵关闭，主机停机，此时，补水电磁阀打开，自来水通过补水管道进入加热水箱，将高温热水通过溢流管顶入保温水箱，当加热水箱的水温低于设定温度时，则电磁阀断开，停止补水，同时主机和循环泵启动进行加热，如此往复，直至将保温水箱的水升至高水位。

  3、当保温水箱里面的水长期不用低至一定的设定温度时，回水泵启动，将保温水箱里面的水抽回至加热水箱启动自动加热，当温水箱里面的水达到设定温度时，回水泵停止工作。

补水电磁阀打开条件（必须同时满足以下两个条件）：

  （1）、加热水箱水温达到设定温度。

  （2）、保温水箱水位低于高水位。
