什么样的热泵热水器才用热力膨胀阀？
2019-02-26 08:49


         热泵热水器中毛细管作为节流部件时，最大的不足就是调节能力弱，不能准确地给出工质的输出量，所以人们就研发了可以根据热泵使用状况进行手动和自动调节的节流器一热力膨胀阀。

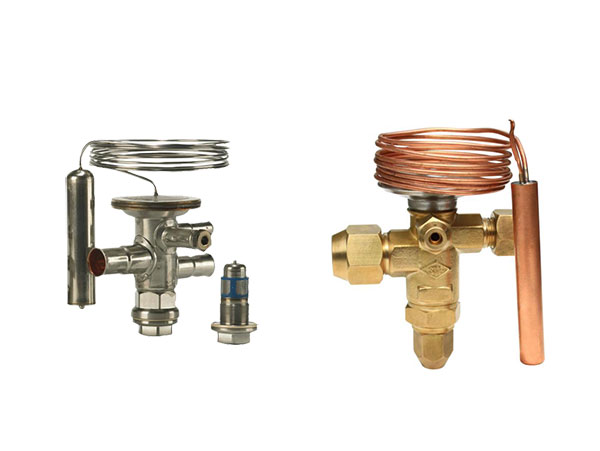

热力膨胀阀的特点

热力膨胀阀安装在蒸发器进口处，由感温包测知蒸发器出口处工质的过热度，由此判断工质流量的适当与否(过热度较大时，说明工质流量不足; 过热度较小时，说明工质流量过大)，并通过调整阀的开度控制工质的流量。

热力膨胀阀适宜应用在中小型热泵中。热力膨胀阀主要分为内平衡式热力膨胀阀和外平衡式热力膨胀阀，两种类型。

(1)在内平衡式热力膨胀阀中，来自感温包(感温包贴在蒸发器出口处，其中装有感温介质，蒸发器出口处工质蒸气的温度变化时，感温介质的压力按一定规律变化)的蒸气压力作用在膜片的上侧，蒸发器入口处的工质压力和弹簧压力作用在膜片的下侧。膜片与阀杆连接，当蒸发器出口处工质的过热度变化时，感温包压力变化，驱动膜片带动阀杆调节所以在
感温包压力高发得份膜片、阀的开度，使工质的流量发生变化。通过调节螺钉，可调整阀中弹簧的压力，对热力膨胀阀的设定参数进行微调。

内平衡式热力膨胀阀适用于工质流经蒸发器时压力降不大的情况。当蒸发器管路较长，导致阻力较大时，宜采用外平衡式热力膨胀阀。

(2) 与内平衡式热力膨胀阀相比，该阀多了一条外部平衡管，该管下方与蒸发器出口处的工质相连通，上方接膜片下部的空间，四从而使膨胀阀所提供的过热度与蒸发器出口处的饱和温度相适应，而不受因蒸发器压力降所引起的工质饱和温度变化的影响。为了保证阀的正常工作，膜片下的空间与蒸发器入口处隔绝，膜片的运动通过密封片传递给阀杆。 热泵热水器热力膨胀阀安装的注意事项

1､感温包应水平安置。感温包应安装在蒸发器出口管的上方不受积液和机油影响的位置，保持和蒸发器出口铜管的良好接触。为尽量准确反应蒸发器出口处的温度，感温包应做适当的保温，如压缩机吸气管需抬高时，抬高处需有弯头，而感温包应安装在弯头前。

2､膨胀阀的调节
一般出厂时已调节好，并标注了可以适应制冷工质的功率范围和对应的制冷剂。选用时必须注意是否合适。

3､进出口。膨胀阀安装接管时注意口径小的一端为进口，大的一端为出口，进口处一般有过滤网，安装时不可损坏。

4､外平衡的平衡管的安装
平衡管与蒸发器的连接位置位于感温包的附近，热力膨胀阀适用于中小型热泵系统，热力膨胀阀还分为单向和双向两种，利用四通阀除霜的热泵热水器，除霜时需要制冷剂反向流动。应该选用双向膨胀阀。
