空压机余热回收,水泵选型，太精辟了!

2019-12-14 15:33

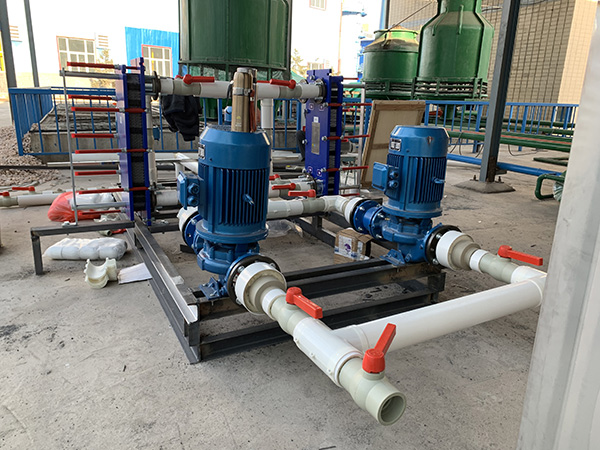

在空压机余热回收工程中，余热回收水泵是一个非常重要的部件。它的作用是将较冷的水从循环水箱中供给空压机余热回收器作热交换，以此不断的循环，从而达到将水加热的初衷。

那么，在实际的空压机余热回收工程中面临水泵选型的时候。要怎么来设计水泵的大小，扬程。因为水泵的流量基本上我们可以很轻松确定下来。剩下的就是水泵的扬程问题，总体来说，水泵的扬程由以下三部分组成。

第一部分是来自于余热回收系统水路管道的阻力；第二部分是空压机余热回收机的内阻；第三部分是我们的设计余量。明白了这三部分是怎么构成的，我们就可以一步一步的将其分解，让你从小白菜秒变得高大帅。

第一部分管道的阻力。管道的阻力，（严格意义上来说，管道的阻力是要按管径大小，压力等从选型手册上来进行的，但对于绝大部分人来说，不但太麻烦，而且也需较多的专业知识，所以下面的计算，我们都以验值来计算）我们也可以把它分成三部分，第一部分是水平管的阻力，水平管的距离一般我们按每100米管长管损5米计算，不管你管大小，只要长度沿着的水平方向有100米长，我们就要计上5米的扬程损失。

立管就是与地平面垂直的管，比如说我们的水泵要把水从1楼泵上六楼，那从1楼的地板到6楼的楼顶水箱（容器）的最高点。我们就可以算出整个的高度。有1米就要计算1米。第三部分就是管路中弯头，过滤器，闸阀等配件的阻力，一般我们按2个弯头管损米的标准来计算。这样我们就可以很简单方便的。算出整个水系统的阻力（扬程）了。

第二部分：空压机余热回收机，托姆的余热回收机内阻是比较小的。我们算上五米的扬程，已经足够了。

第三部分是余量。余量是保证在以后的管路改动或者是意外的特殊情况，水泵也能正常的工作。

下面我们就举一个例子来计算一下水泵的扬程应该如何的选择。假设托姆的余热回收机内阻是2米。水平管有300米长。5层楼高约17米。管路中弯头等配件有30个那我们来算一算。水泵的扬程应该要选择多大：（2+300*0.05+30*0.5）*1.2=38.4M，假如我们需要的循环水量是5吨/小时，那么整个的水泵选型我们也就完成了，直接选Q=5000L，H=39M的泵就可以了。

看了以上的这些，是不是有些秒懂的感觉！一起学习吧，很多数时候，经验比书本实用多了！
